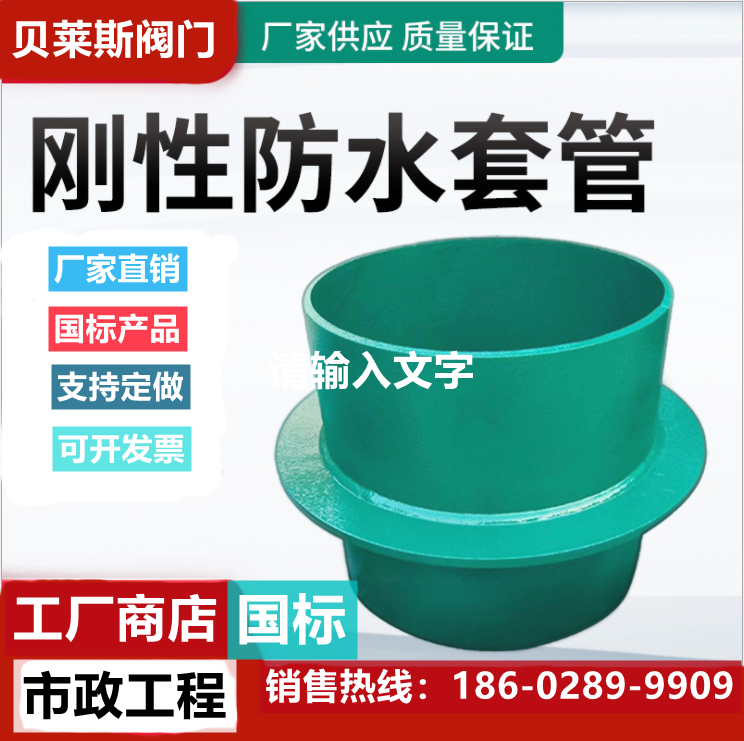

02S404剛性防水套管說明：
1 、本圖尺寸均以毫米計。
2 、 Ⅱ 型02S404
剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。
3 、翼環以及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
4 、 Ⅱ剛性防水套管套管尺寸表內所列之材料重量為鋼套管（套管長度 L 值按 300mm 計算）及翼環之重量。鋼套管及翼環用 A3 材料制作， T42 焊條焊接。
Ⅱ 型套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍， Ⅱ 型套管應比翼環直徑（ D4 ）大 300mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。
6 、 Ⅱ 型防水套管處的混凝土墻厚，應不小于 300mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑（ D4 ）大 200mm .
02S404剛性防水套管（A型）
02S404剛性防水套管（A 型） 適用于管道穿墻處不承受管道振動和伸縮變形的構（建）筑物。對于有地震設防要求的地區，如采用02S404剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置 柔性連接。A型適用于鋼管
